DOL

产品型号

DVI

数据下载

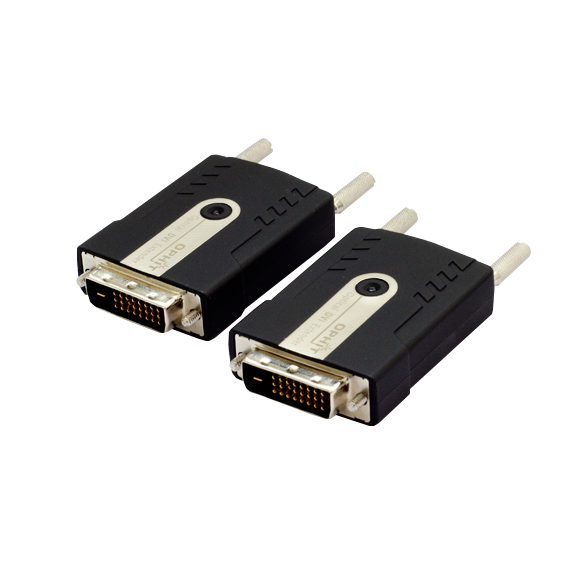

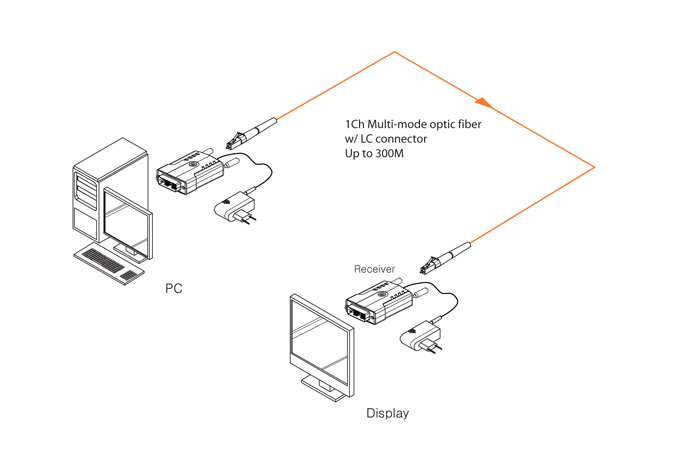

DOL，Optical DVI 扩展模块，旨在让基于DVI标准的数字平板显示器通过光传输从主机延伸超过300米（1,000英尺）。

它可以通过光纤实时传输EDID数据和HDCP。 DOL 可用于 DVI 设备以及 HDMI 标准设备，如蓝光播放器、PS-3 以及 DVI 设备。

特征

• 1通道LC型多模光纤高速长距离传输

• TMDS 视频信号和 EDID 数据通过光纤传输

• 延伸至 300m

• 符合 DVI v1.0

• 符合 HDCP

• 分辨率 WUXGA 或 1080P（12 位深色）

• EMC 和安全：CE、FCC

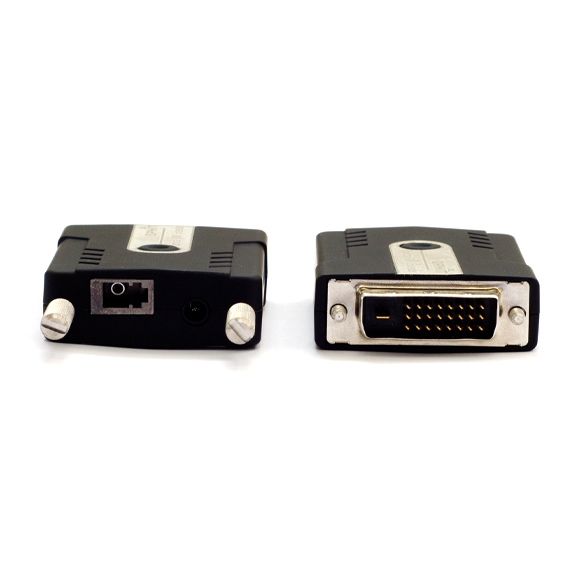

• 连接器（发射器）：DVI-D（公）、LC 连接器（母）

• 连接器（接收器）：DVI-D（公）、LC 连接器（母）

• 光纤：1ch / 多模(50/125μm)

• 像素时钟：225MHz（单链路）

• 支持分辨率和距离

- WUXGA (1920 x 1200) @ 60Hz / 300M (1,000ft)

- 1080p (1920 x 1080) @ 60Hz / 300M (1,000ft)

• 功耗（发射器）：2.5W（最大）

• 功耗（接收器）：2.0W（最大）

• 电源（发射器）：100~240V DC 5V, 2A

• 电源（接收器）：100~240V DC 5V, 2A

• 尺寸：82W x 41D x 15H (mm)

• 工作温度范围：0°C ~ 50°C

• 储存温度范围：-20°C ~ 70°C

包裹

• 发射器、接收器

• 2 个电源适配器

• 1 x USB 电源线

• 用户说明书

订购信息

• DOL-M：发射器、接收器和电源适配器

• DOL-AXXX：发射器、接收器和电源适配器 + 多模 1ch（LC 连接器）光纤 XXX 米
