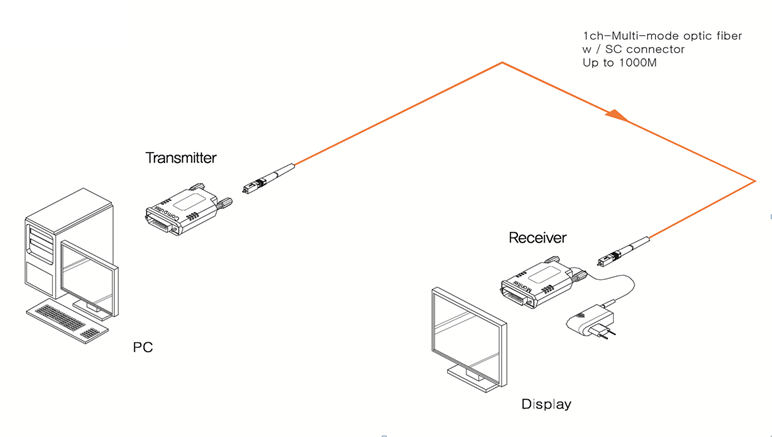

- 配置
- 订购信息

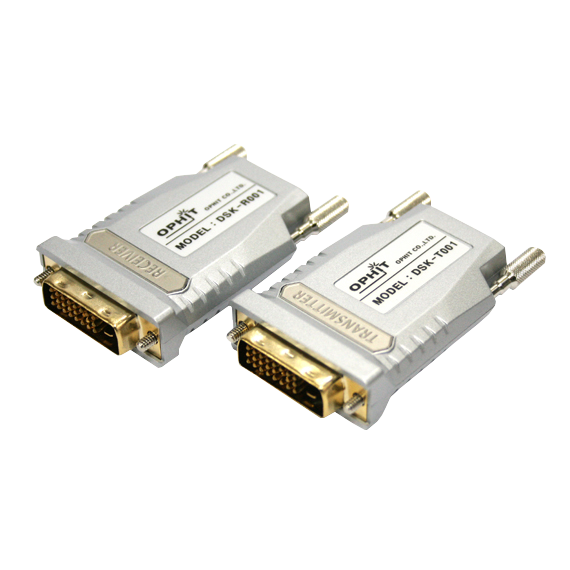

DSK，光学 DVI 扩展模块，旨在让数字平板显示器扩展到 1000
采用光传输技术，基于DVI标准，距离主机数米。
其小封装和伪DDC检测功能和Self-EDID检测功能使用标准SC光纤连接器，让用户可以方便地安装和使用设备。
特征
▪ 对应T.M.D.S 的数字图形信号的远距离传输
- 多模单光纤超过 1000 米（3,300 英尺）。
▪ R、G、B、Clock 信号分别由一根多模光纤传输。
▪ EDID 信息伪 DDC 检测功能
EDID信息自检功能
分辨率 WUXGA
▪ 发射器可选外接电源（包括自动电源开关。）

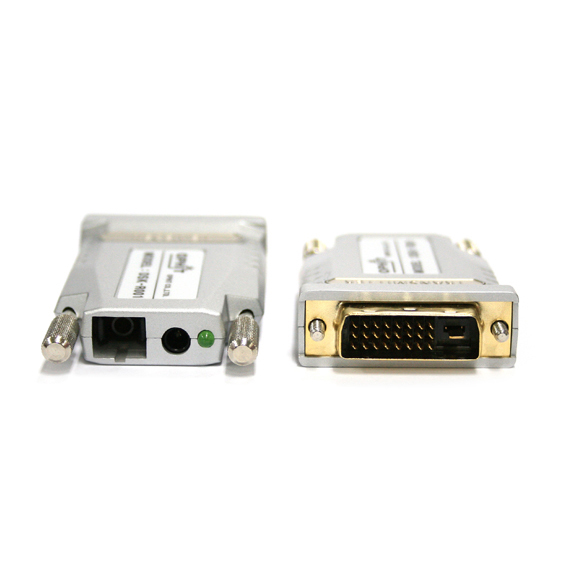

• 连接器（发射器）：DVI-D（公）、SC 连接器（母）
• 连接器（接收器）：DVI-D（公）、SC 连接器（母）
• 光纤：1ch / 多模
• 像素时钟：225MHz（单链路）
• 支持分辨率和距离：
- WUXGA (1920 x 1200) @ 60Hz / 1000M (3,300ft)
• 功耗（发射器）：0.8W（最大）
• 功耗（接收器）：0.63W（最大）
• 电源（发射器）：可选
• 电源（接收器）：100~240V DC 5V, 2A
• 尺寸：39 x 14 x 61.4 毫米（宽 x 高 x 深）
• 工作温度范围：0°C ~ 50°C
• 储存温度范围：-20°C ~ 70°C
包裹
• 发射器、接收器
• 1 个电源适配器（用于接收器）
• 用户说明书
订购信息
• DSK-M：发射器、接收器和电源适配器
• DSK-AXXX：发射器、接收器和电源适配器 + 多模 1ch 光纤 XXX 米
